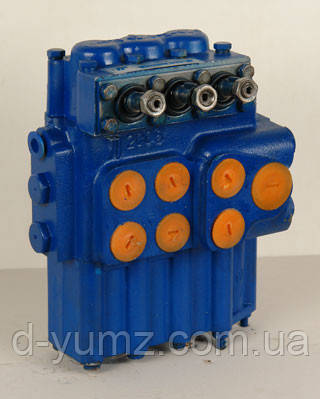

Гідророзробник ❑ Р80-3/4-222222

Гідророзробник ❑ Р80-3/4-222222

Габаритні та при'єднувальні розміри

Розподіл Р-80 трактора ЮМЗ/МТЗ

Розробник служить для розподілу потоків масла у відповідні порожнини циліндра, автоматичне перемикання системи на холостковий хід після закінчення робочої операції і запобігання гідросистему від перевантаження. Розподіл спорудили на маслянистому бакі гідросистеми, а це окремий вузол, з’єднаний мастилами з насосом, гідроциліндром та баком, до якого відводиться олія (скинеться) через фільтр.

Розробник має три сережки, кожен з яких керує однією або групою паралельно з'єднаних циліндрів. Кожен золотник може бути встановлений у чотирьох положеннях: « нейтральне», два робітників — « під'єднуємо » і « опускання» — і "платуюче». Під нейтральним становищем з золотавця олія, яку подають насосом, переміщається через розподілювач в бак. При цьому порожнина закривається і агрегатна інструмента утримується в заданому положенні. Під час роботи з золотавця олія потрапляє в одну з полостей циліндра і витікає з другого через розподілний бак. При плавній позиції золотавця обидві порожнини циліндра з’єднані через вершну магістраль розподіляльника з баком. При цьому в циліндрі може вільно пересуватися під дією сил, прикріплених до стелі, що забезпечує опускання зброї під дією власної ваги і копіювання рельєфу ґрунту в процесі роботи. Усі чотири положення золота визначаються фіксаторами.

У корпусі розподілювача, окрім золота, розташовані перепускні та запобіжні клапани. Запобігальний клапан відремонтований на тиск 13+1 МПа (130+10 кгс/см2). За допомогою автоматичного повернення здирників з працівників нейтрального відрегулюваного на тиск 11-12,5 МПа (110 — 125 кгс/см2). Пружини запобіжного клапана та машини автоматичного повернення здирників до нейтрального позіхання повинні регулювати досвідчений механік в умовах ремонтних майстерень.

Рукоятки керування розподілювачем виведені у зручному для трактори місці. Переміщення держаків розподілювача відповідає:
а) вниз — підйом гармати;
б) Вверх у середнє становище — примусовому опусканні зброї;
в) До відмови — опускання зброї під дією сили тяжіння (платуюче становище).
З причин підйому і примусового опускання рукоятка повертається до нейтрального стану автоматично. Забороняється змінювати порядок рухів рукоятками шляхом перемикання переправок циліндрів.

Під час роботи з навісними машинами, які мають опорні колеса, використовують лише два положення рукояток: « Підйом» і « Плавне». Під час роботи з навісними землеобробними машинами не рекомендується встановлювати рукоятку в стан « дозволеного опускання ».

Забороняється працювати з навісними землеобробними машинами при нейтральній позиції золотавця, тому що знаряддя не забезпечує задану глибину обробки ґрунту. Крім того, перевантаження через відсутність копіювання рельєфу ґрунту може призвести до виходу з ладу шланги, мастила, деталі механізму навіски та сільськогосподарські знаряддя.
